C.B.R.시험용 부품[California Bearing Ratio Test Parts/SJ-343]
|
|
작성일자
|
2022-11-24
|
|
첨부파일
|
|
 | 몰드내에서 다져서 제작한 흙의 공시체, 몰드내에 채취한 부스러지지 않는 흙의 공시체 및 현장의 흙에 대하여 |
| 관입법으로 노상 토지지력비(CBR)를 결정하는 시험에 쓰인다.(관련규격:KS F 2320) |

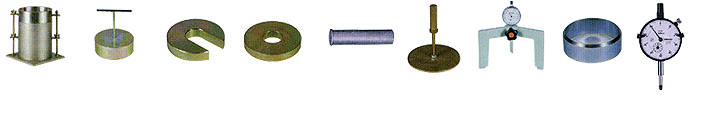

SJ-343-1
| CBR몰드(CBR Mold)
| Mold Φ150×H175mm
Collar H50mm
Base Plate 200×200×두께 10mm
| SJ-343-2
| 중판(Spacer Disc)
| Φ148×H50mm, 재질: 경강제
| SJ-343-3
| 다짐람마(Rammer)
| Φ50mm×중량4.5kg, 낙하높이 450mm
| SJ-343-4
| 관입피스톤(Penetration Piston)
| Φ50mm×L200mm, 경강제
| SJ-343-5
| 유공판(Swell Plate)
| Φ148mm, 황동제
| SJ-343-6
| 하중판(Surcharge Weight)
| Φ148mm×Φ52mm×1.25kg, 재질: 납=4개1조(5kg)
| SJ-343-7
| 팽창율측정대(Rate of Expansion Attach)
| Φ158×13mm(다이알게이지 별도)
| SJ-343-8
| 캇팅엣지(Cutting Edge)
| Φ150×H50mm, 재질: 경강제
| SJ-343-9
| 팽창율측정용계기(Dial Indicator)
| 0.01×10mm, 다이알게이지
|
| *다이알게이지 0.01*20mm는 별도 주문품임. |
|
|
