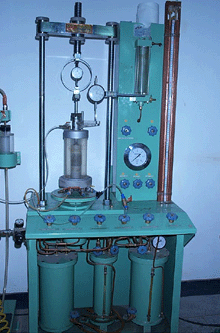

삼축압축 시험기[Triaxial Test Apparatus/SJ-327]
|
|
작성일자
|
2022-11-25
|
|
첨부파일
|
|
 | SJ-327-1 | 1연식 3축 압축시험기 | | SJ-327-2 | 2연식 3축 압축시험기 | | SJ-327-3 | 3연식 3축 압축시험기 |
| 본 시험기는 점성을 가진 흐트러진 흙이나 흐트러지지 않은 흙의 삼축압축 시험을 하는데 쓰인다. |
| 삼축압축 시험은 고무막을 씌운 원주형의 공시체를 밀폐된 압력실 중앙에 설치하여 액압으로 횡압을 |
| 가한 상태에서 재하 피스톤을 통해 축하중을 가하여 공시체가 파괴되는 것을 측정하는 시험이다. |
(관련규격:KS F 2346) 형식(Type)
| Air-Hydraulic Type
| 삼축실(Triaxial Chamber)
| norwegian형, 공시체 Φ35*87.5mm, Φ50*125mm
| 횡압부하장치
(Lateral Pressure System)
| 콤퓨레셔 부하에 의한 축압 수조식, 최대용량: 5kg/㎠,
횡압측정 0-1kg/㎠ : 수은 마노메터, 1-5kg/㎠ : 부르돈관 압력계
| 체적변화측정
(Volume Change Measurement)
| 밀폐 시린더식, 용량 20×0.1ml
| 재하장치(Loading System)
| 콤퓨레셔 부하에 의한 유압 시린더식, 재하속도 임의조정.
압축량 계측 : Dial Gauge, 하중계측 : 환상형 동력계 250kgf
| 전단측정
(Strain Measurement)
| Dial Indicator, 0.01×20mm
| 부속품(Accessories)
| Membrane - 각10개, Membrane Jaket - 각1개, Miter Box - 각1개,
Trimmer - 각1개, Sampling Tube & Extruder - 각1개, Wire Saw - 각1개
| 별도주문품(Special Order)
| Air Compressor
|
|
|
