점재하식 압렬인장시험기[Point Loading Strength Tester/SJ-140]
|
|
작성일자
|
2022-11-24
|
|
첨부파일
|
|
 | 본 시험기는 새로운 이론에 의해 확립된 시험법으로 공시체를 일정한 |
| 모양으로 제작할 필요없이 비정형 상태의 시험편을 2점 재하하여 인장 |
| 특 징 | ①암석 또는 콘크리트를 시험편으로 사용한다
| ②적은 하중으로 파괴시험이 가능하다
| ③계산식에 의한 이론치가 실험치와 일치한다
| ④시험기가 소형으로 취급이 간편하다
| | 측정 계산식 | σt = 0.9*Fo/d²
| σt : 인장강도(kgf/㎠)
| Fo : 파괴하중(kgf)
| d²= 파괴시의 재하점간의 거리(㎝)
|

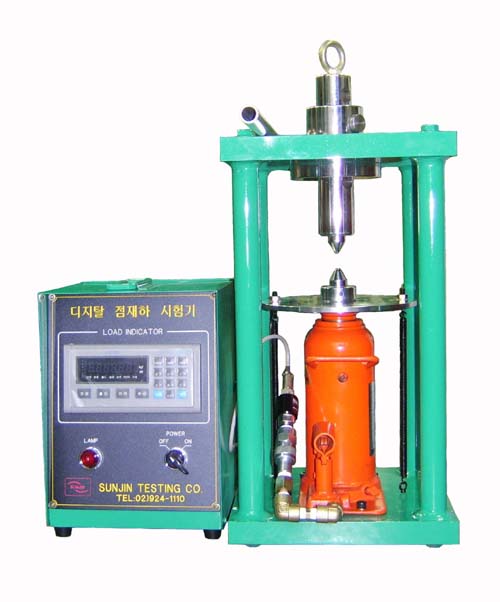

| SJ-140-1 | 아날로그 형식 | | SJ-140-2 | 디지털 형식 |
최대용량(Max.Capacity)
| 10tf
| 유효행정(Ram Stroke)
| 150mm
| 지주간격(Columns Space)
| 165mm
| 크기(Dimension)
| 약 280×280×620mm
|
|
|
|
